la línea de base conductividad térmica (Lamda [])


del PSE (poliestireno expandido) tradicional es 0,035. Con Neopor es mejorado a 0,031.

La base de nuestra sistema son bloques con puentes duros debido a sus propriedades acústicas y del fuego. En algunas casos podemos suministrar bloques con puentes de PSE


Tabla de valores U y R) de Styro Stones:

Styropor Neopor
Anchura valor U valor R anchura valor U valor R
25 cm 0,29 3,44 25cm
35cm
40cm
45cm
50cm
0,26
0,14
0,12
0,097
0,084
3,84
7,05
8,66
10,27
11,88

Programa de cálculo para aislamiento et punto de rocío

Styro Stone Nr.: 0001
Bloque estándar con puentes de EPS. Styropor

Bloque económico de una sola pieza. Se utiliza en sótanos, piscinas o en cualquier aplicación.

Aislamiento térmico: 0,29
|Archivo JPG| |Archivo PDF| |Archivo DWG|


Styro Stone Nr.: 0601
Bloque estándar con puentes rígidos. Styropor

Los paneles de poliestireno están unidos por puentes rígidos delgados, haciendo un muro de hormigón más compacto y resistente al paso del fuego. Mejores propiedades acústicas. Se utiliza en cualquier aplicación.

Aislamiento térmico: 0,29
|Archivo JPG| |Archivo PDF| |Archivo DWG|

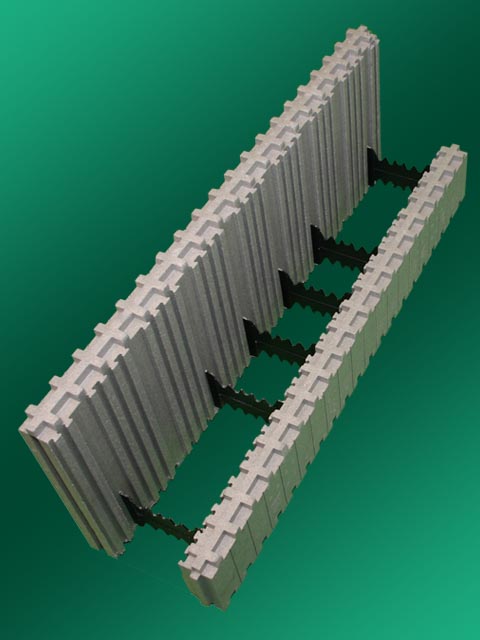

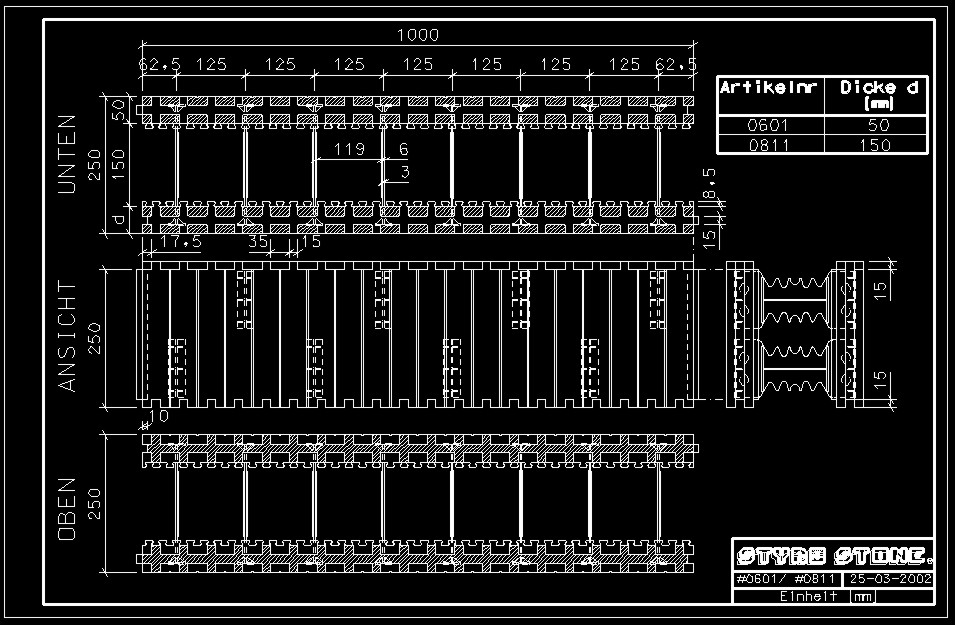

Styro Stone Nr.: 0701
Bloque estándar con puentes rígidos. Neopor

Mismas propiedades que el 0601, pero con un 10-15% más de aislamiento térmico, al estar fabricado con Neopor, en vez de Styropor.

Aislamiento térmico: 0,25
|Archivo JPG| |Archivo PDF| |Archivo DWG|


Styro Stone Nr.: 0111
Bloque estándar super aislante con puentes de EPS. Neopor

Bloque con un panel de 15 cm y otro de 5 cm de ancho. De aplicación en zonas extremadamente frías o donde se requiera un máximo aislamiento térmico.

Aislamiento térmico: 0,14
|Archivo JPG| |Archivo PDF| |Archivo DWG|

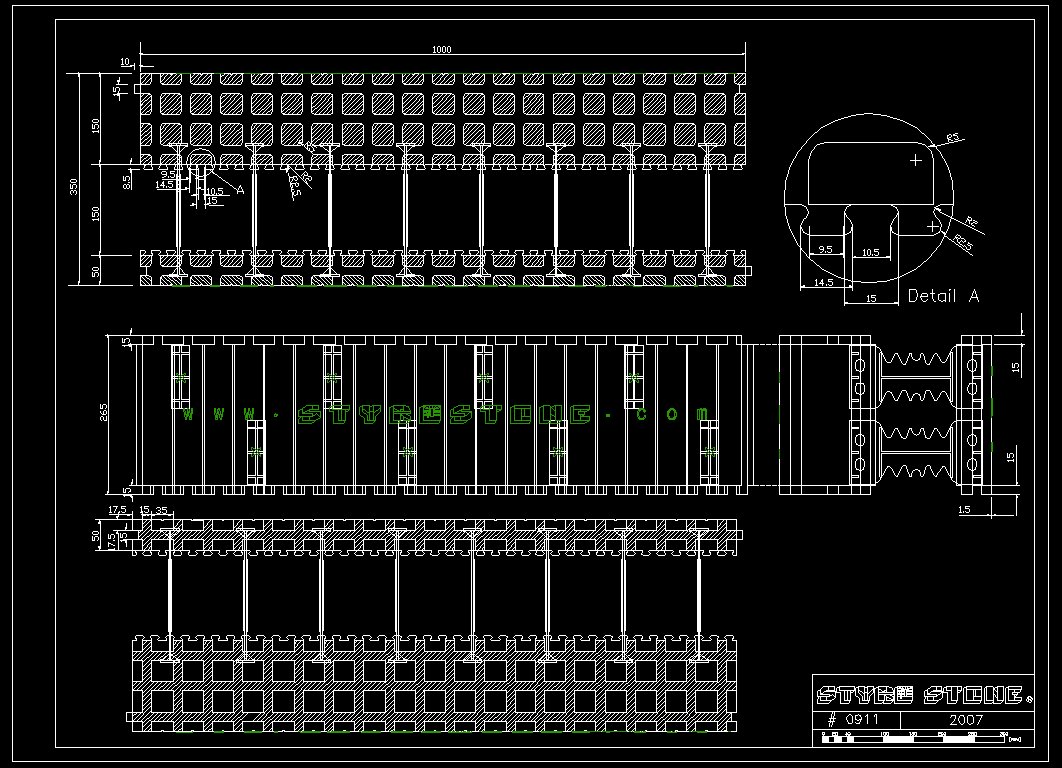

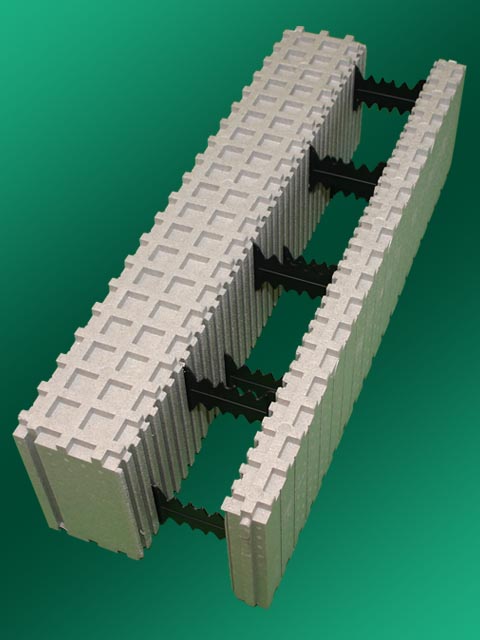

Styro Stone Nr.: 0911
Bloque estándar super aislante con puentes rígidos. Neopor

Mismas propiedades que el 0111, pero con puentes rígidos.

Aislamiento térmico: 0,14
|Archivo JPG| |Archivo PDF| |Archivo DWG|

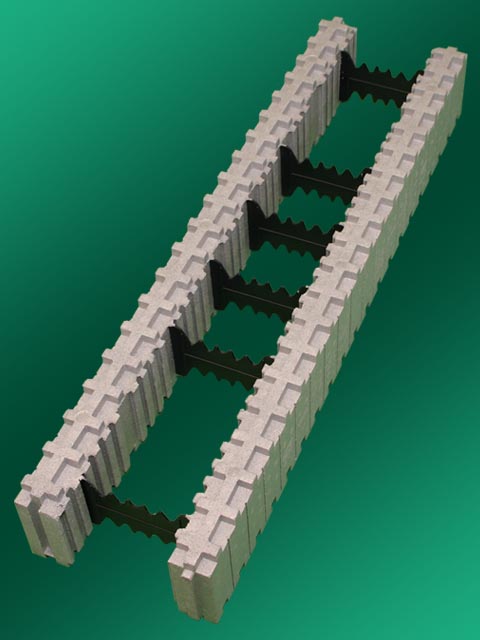

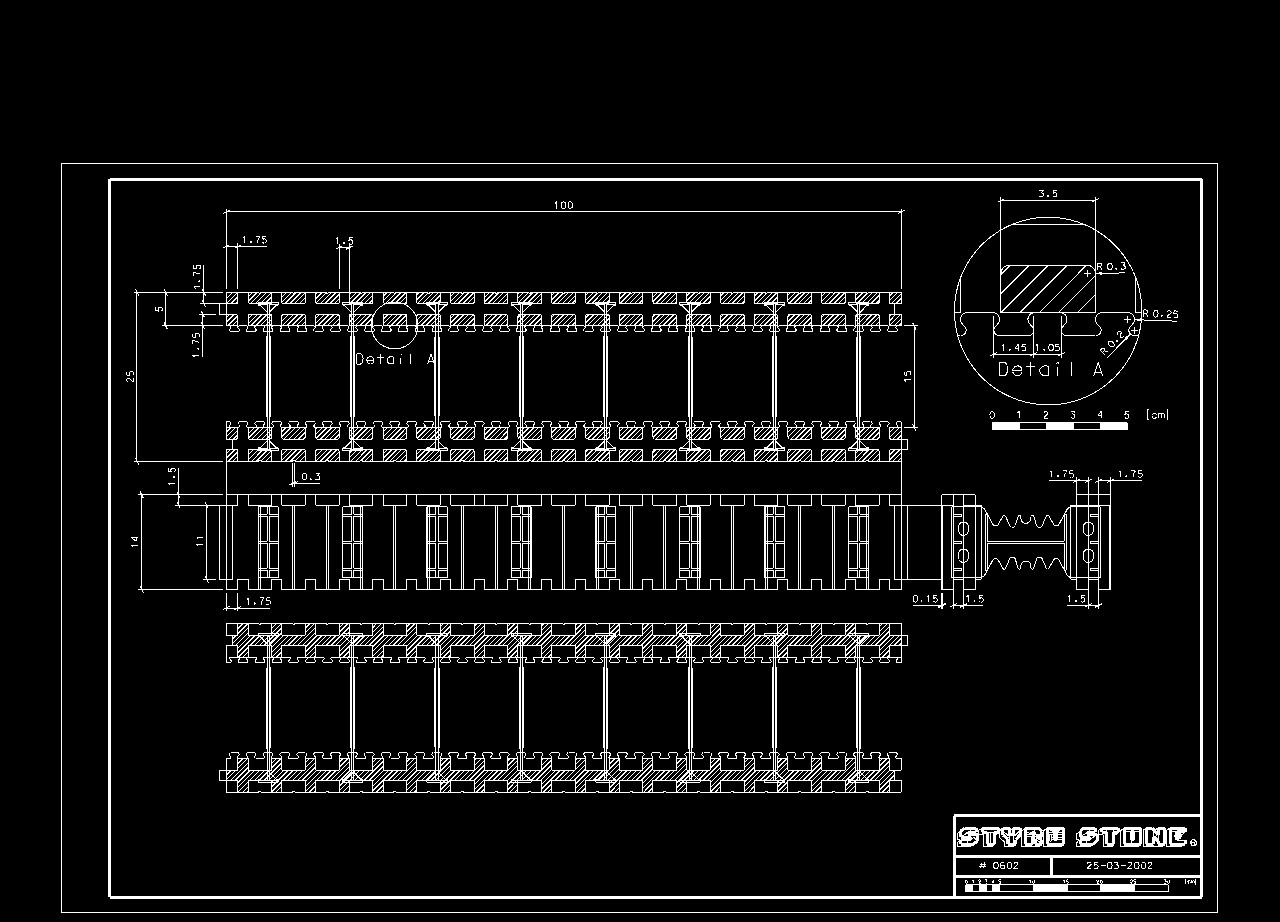

Styro Stone Nr.: 0702
Bloque de media altura (12,5 cm). Neopor

Se utiliza para incrementar la altura 12,5 cm, como complemento al bloque dintel para alcanzar los 25 cm de altura, o para muros de carga interiores donde el forjado esté soportado con bloques de forjado.
|Archivo JPG| |Archivo PDF| |Archivo DWG|

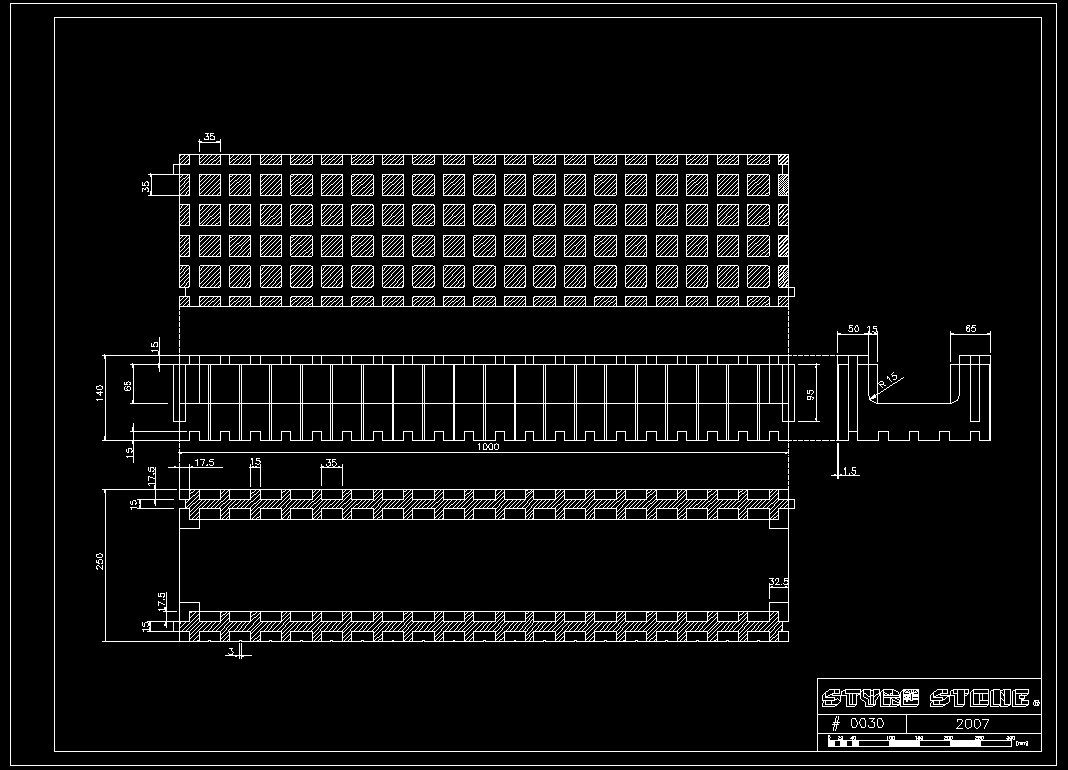

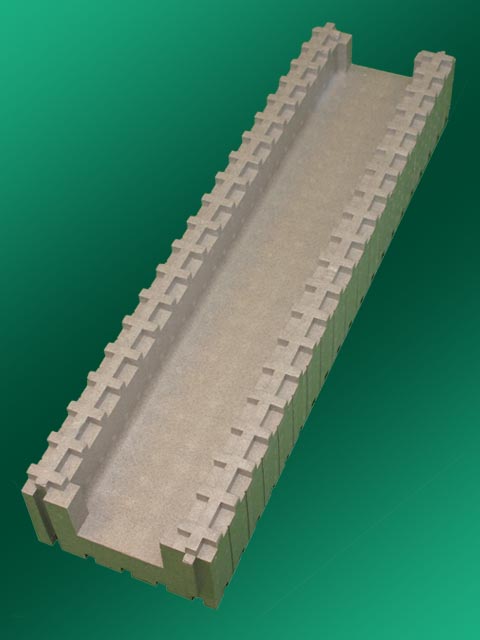

Styro Stone Nr.: 0130
Bloque para dintel (12,5 cm). Neopor.

Se utilizan en la parte superior de huecos de puertas y ventanas. Evitan la condensación al no estar en contacto el hormigón del muro con el marco de la carpintería exterior.

Aislamiento térmico: 0,25
|Archivo JPG| |Archivo PDF| |Archivo DWG|


Styro Stone Nr.: 0604
Bloque de esquina. Styropor

Complemento del bloque 0001 ó 0601 para formar esquinas de 90º sin necesidad de trabar bloques y usar tapones.

Aislamiento térmico: 0,29
|Archivo JPG| |Archivo PDF| |Archivo DWG|

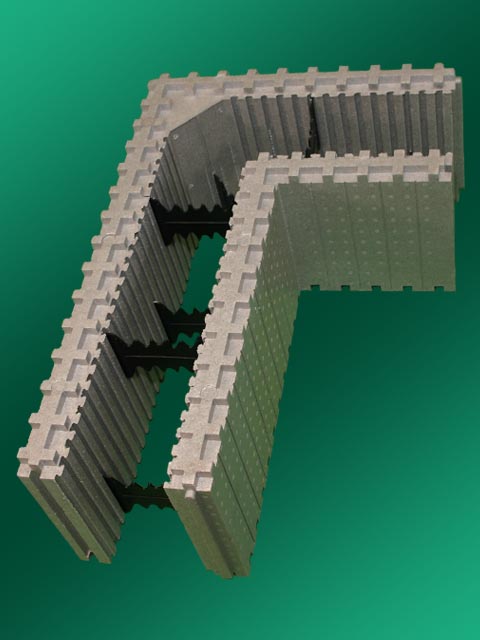

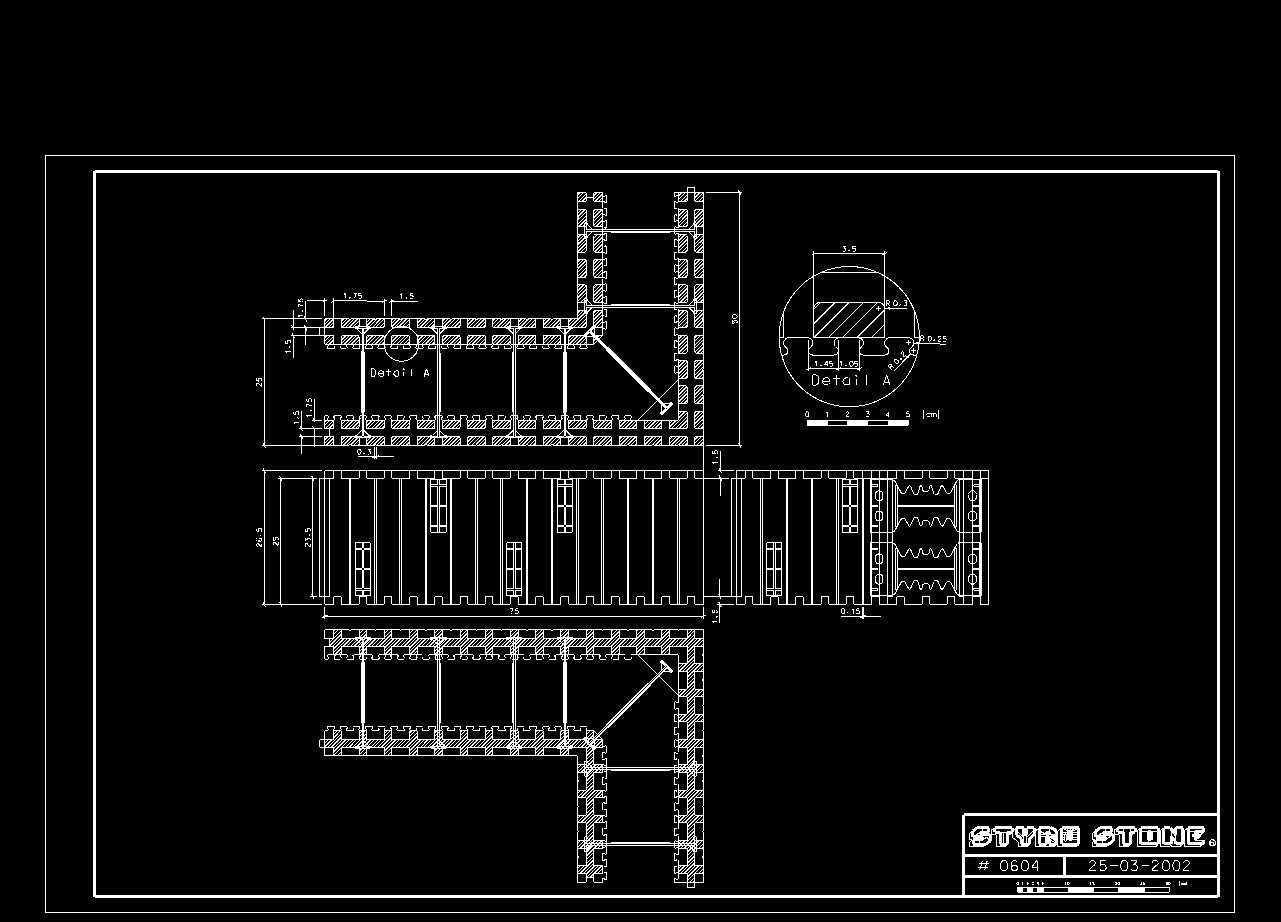

Styro Stone Nr.: 0704
Bloque de esquina. Neopor

Complemento del bloque 0701 para formar esquinas de 90º sin necesidad de trabar bloques y usar tapones.

Aislamiento térmico: 0,25
|Archivo JPG| |Archivo PDF| |Archivo DWG|

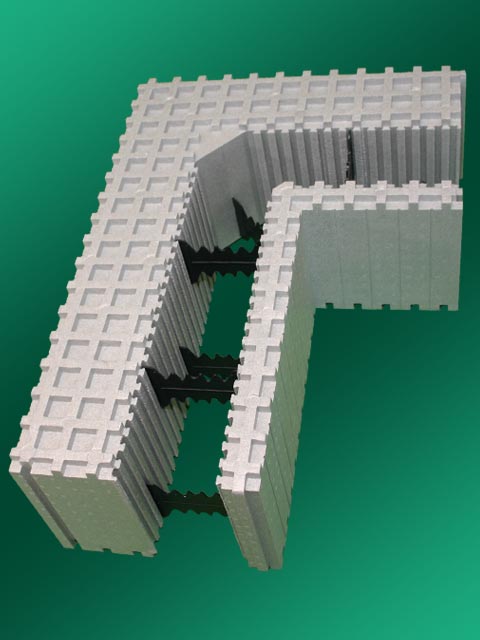

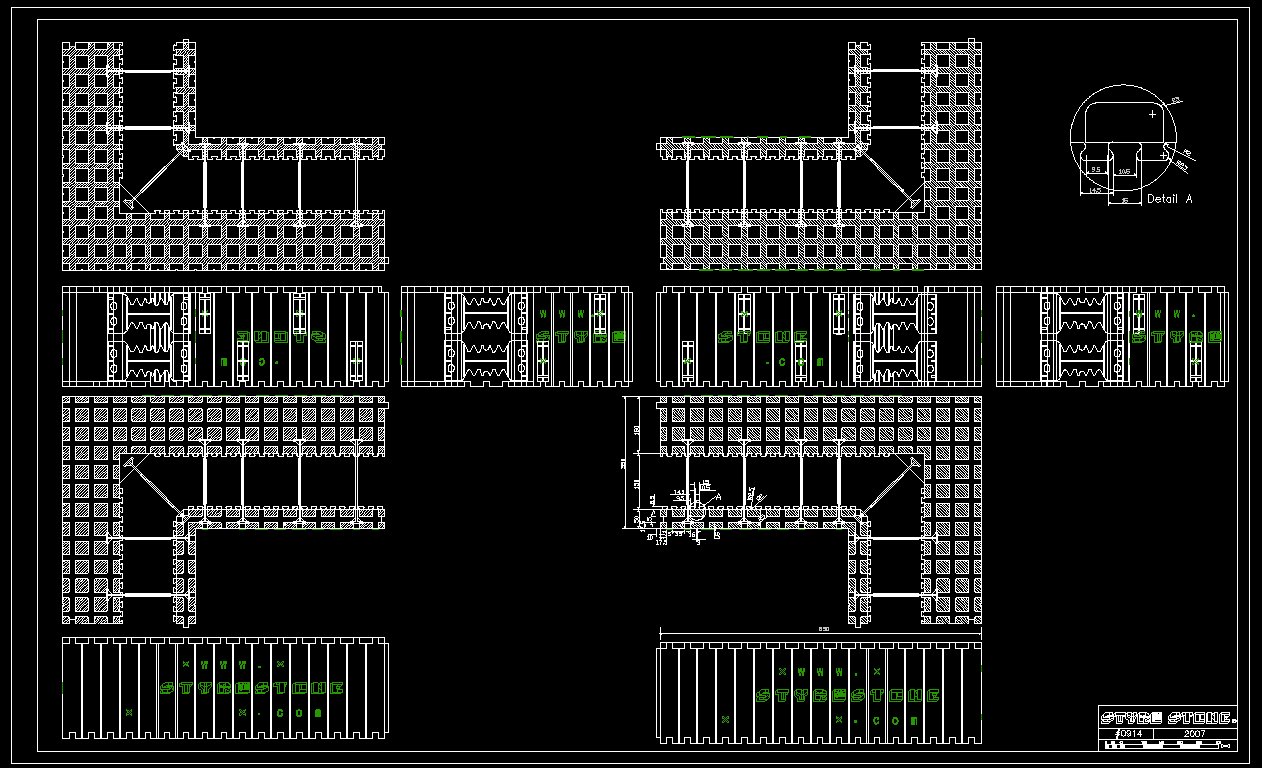

Styro Stone Nr.: 0914
Bloque de esquina super aislante. Neopor

Complemento del bloque 0111 ó 0911 para formar esquinas de 90º sin necesidad de trabar bloques y usar tapones.

Aislamiento térmico: 0,14
|Archivo JPG| |Archivo PDF| |Archivo DWG|


Styro Stone Nr.: 1601
20 cm Núcleo de hormigón

se produce solo en Shanghai para el mercado chino
|Archivo JPG| |Archivo PDF| |Archivo DWG|


Styro Stone Nr.: 1604
20 cm Núcleo de hormigón

se produce solo en Shanghai para el mercado chino
|Archivo JPG| |Archivo PDF| |Archivo DWG|

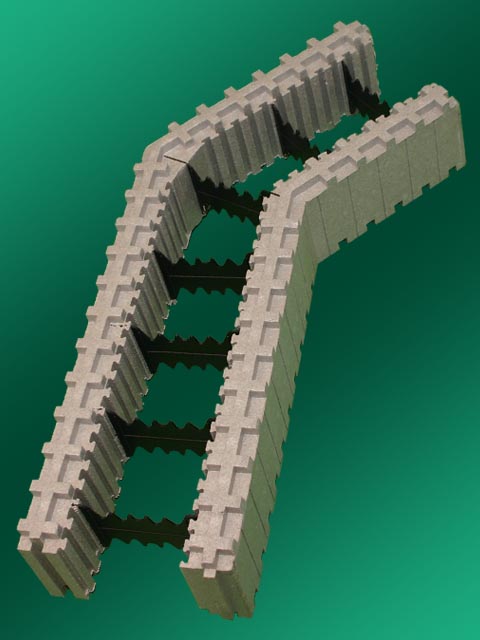

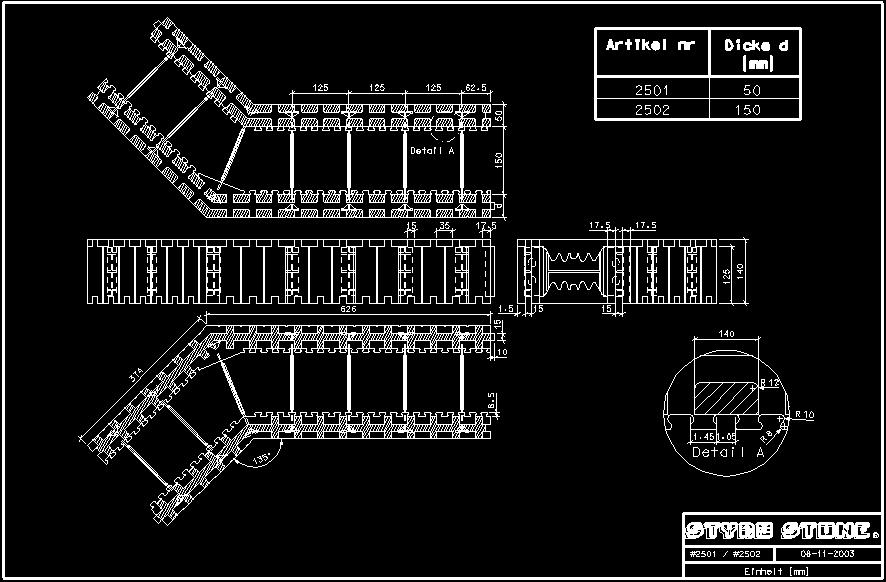

Styro Stone Nr.: 2551
Bloque en ángulo 45. Neopor

Complemento del bloque 0001 ó 0601 para formar esquinas de 45º. Se utilizan básicamente para miradores, entre otras aplicaciones.

Aislamiento térmico: 0,25
|Archivo JPG| |Archivo PDF| |Archivo DWG|

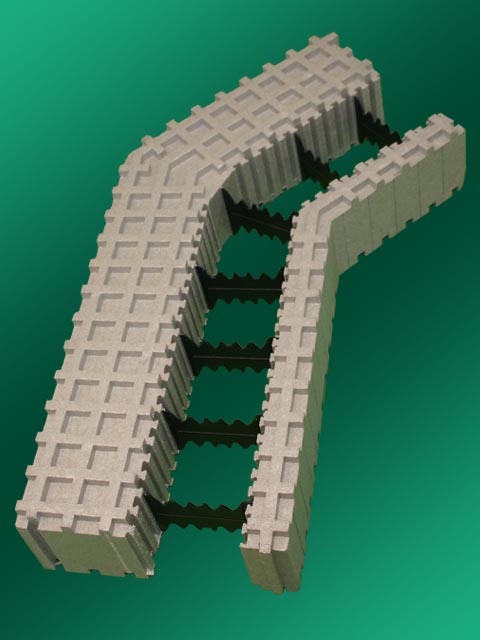

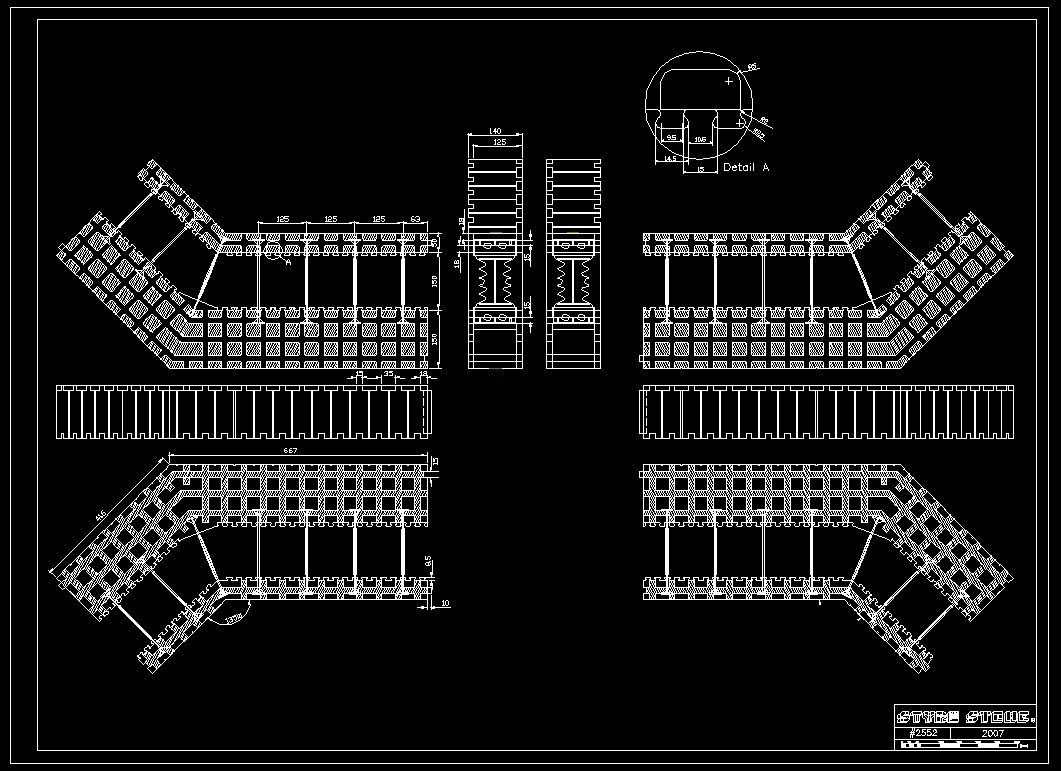

Styro Stone Nr.: 2552
Bloque en ángulo 45 super aislante. Neopor

Complemento del bloque 0111 ó 0911 para formar esquinas de 45º. Se utilizan básicamente para miradores, entre otras aplicaciones.

Aislamiento térmico: 0,14
|Archivo JPG| |Archivo PDF| |Archivo DWG|


Styro Stone Nr.: 0703
Bloque para forjado. Neopor

Se utiliza en la parte superior del muro. El panel exterior es más alto que el interior. De esta manera nos sirve de encofrado para el forjado, a la vez que aisla a éste del exterior una vez finalizada la estructura.

Aislamiento térmico: 0,25
|Archivo JPG| |Archivo PDF| |Archivo DWG|

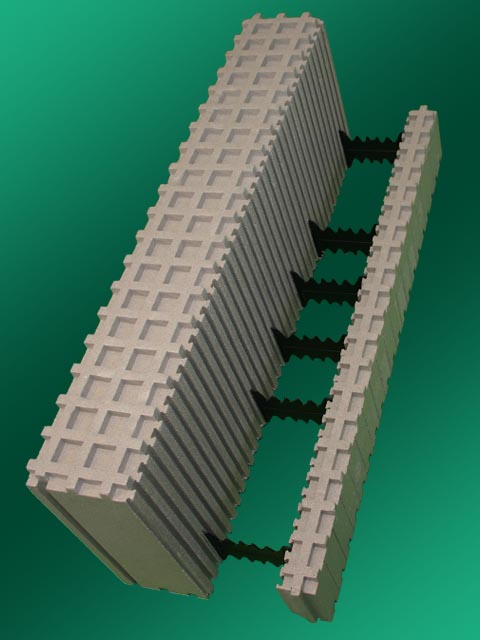

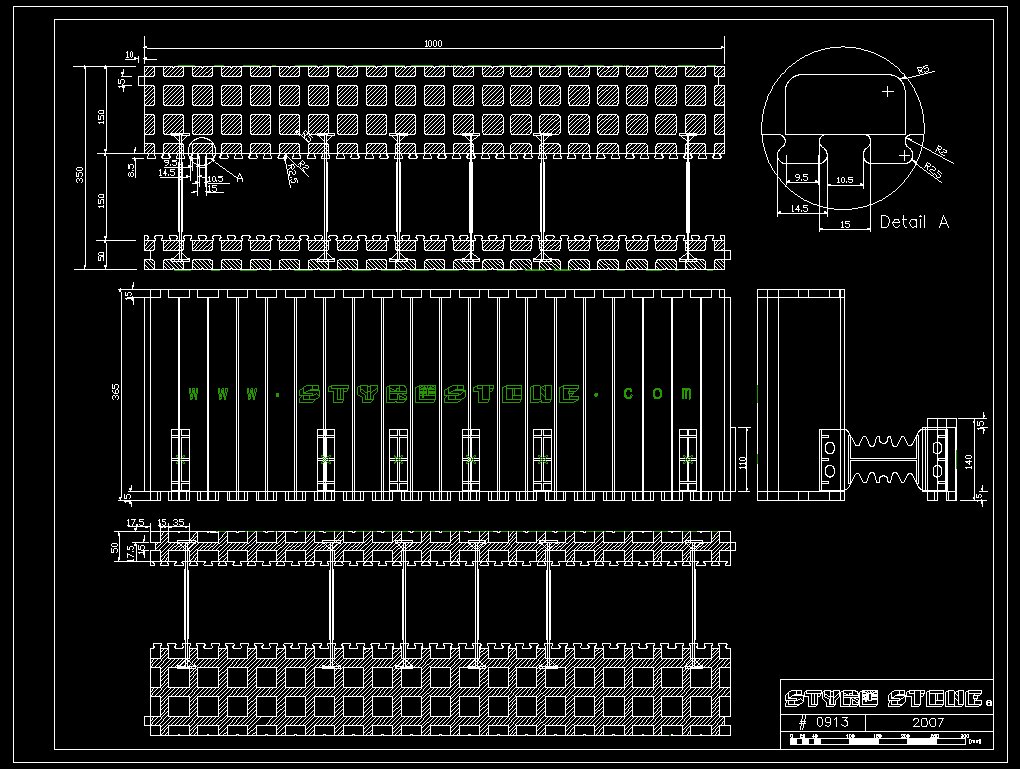

Styro Stone Nr.: 0913
Bloque para forjado super aislante. Neopor

Se utiliza en la parte superior del muro. El panel exterior es más alto que el interior. De esta manera nos sirve de encofrado para el forjado, a la vez que aisla a éste del exterior una vez finalizada la estructura.

Aislamiento térmico: 0,14
|Archivo JPG| |Archivo PDF| |Archivo DWG|

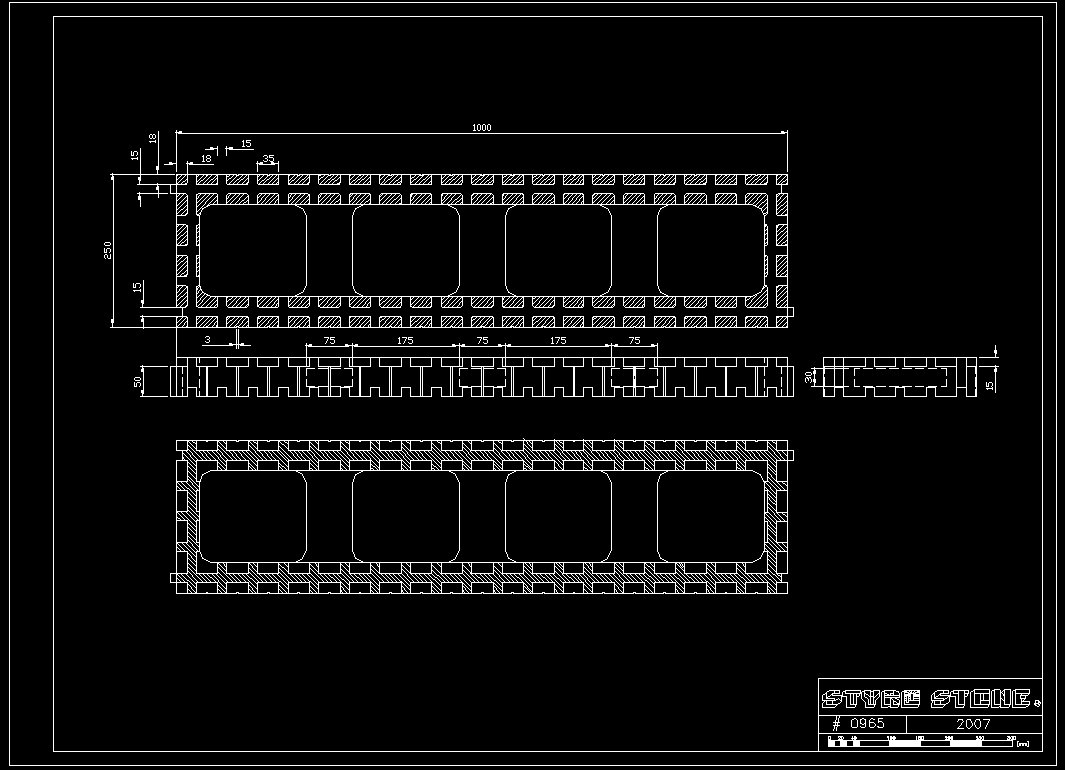

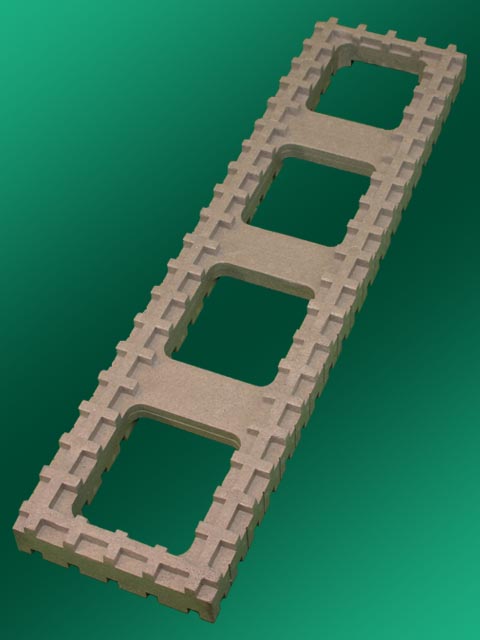

Styro Stone Nr.: 9065
Bloque corrector de altura 5 cm. Neopor

Se utiliza para incrementar 5 cm la altura de un muro.

Aislamiento térmico: 0,25
|Archivo JPG| |Archivo PDF| |Archivo DWG|


Styro Stone Nr.: 9070
Bloque para soporte de fachada

Se utiliza como base de una fachada de ladrillo caravista o revestimientos pesados (Piedra, mármol, etc.).

Aislamiento térmico: 0,25
|Archivo JPG| |Archivo PDF| |Archivo DWG|

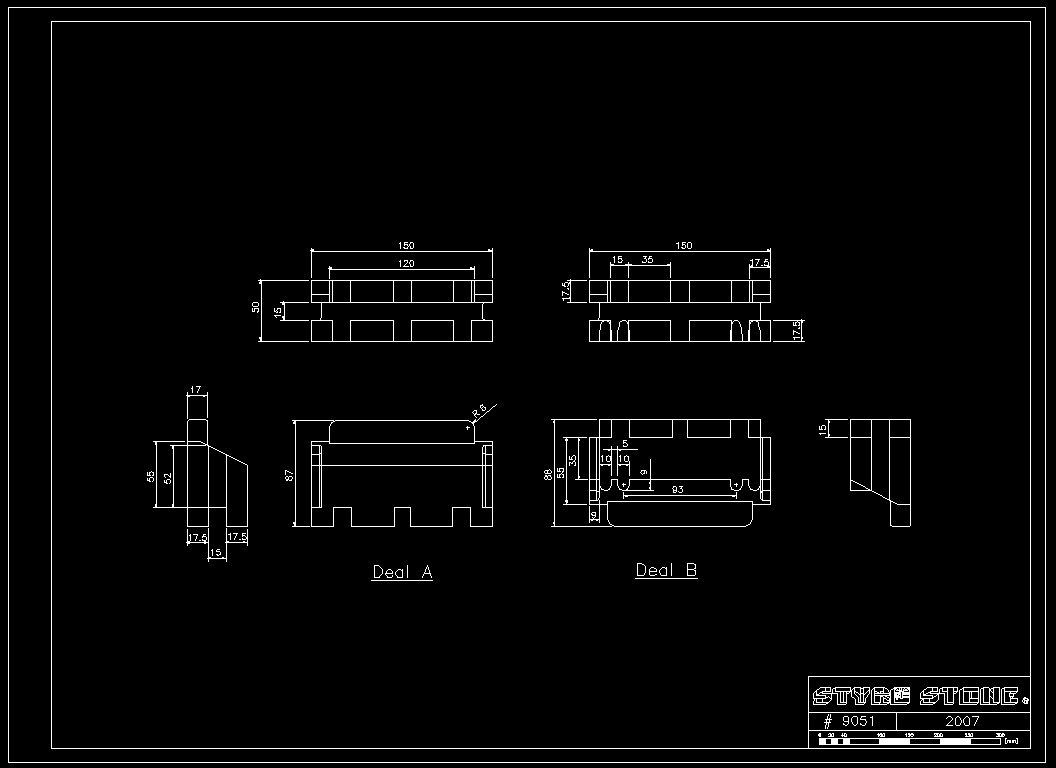

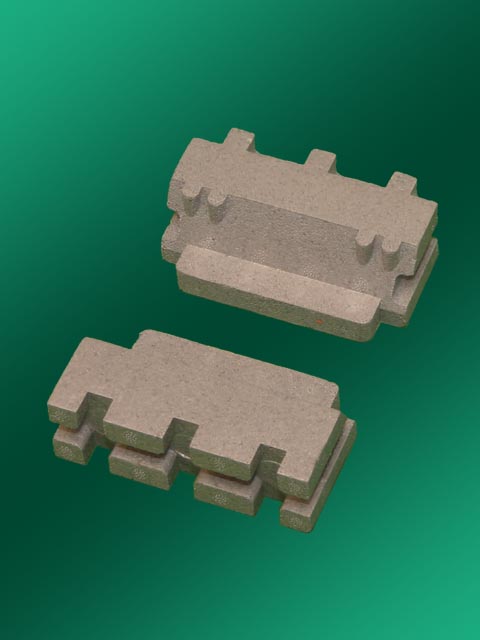

Styro Stone Nr.: 9051
Tapón (pareja) para bloques con puentes EPS. Neopor

Tapones de cierre donde acaban las paredes, como huecos de puertas y ventanas, paredes sin conexión con otras, o paredes unidas en T con otras paredes.

Aislamiento térmico: 0,29
|Archivo JPG| |Archivo PDF| |Archivo DWG|

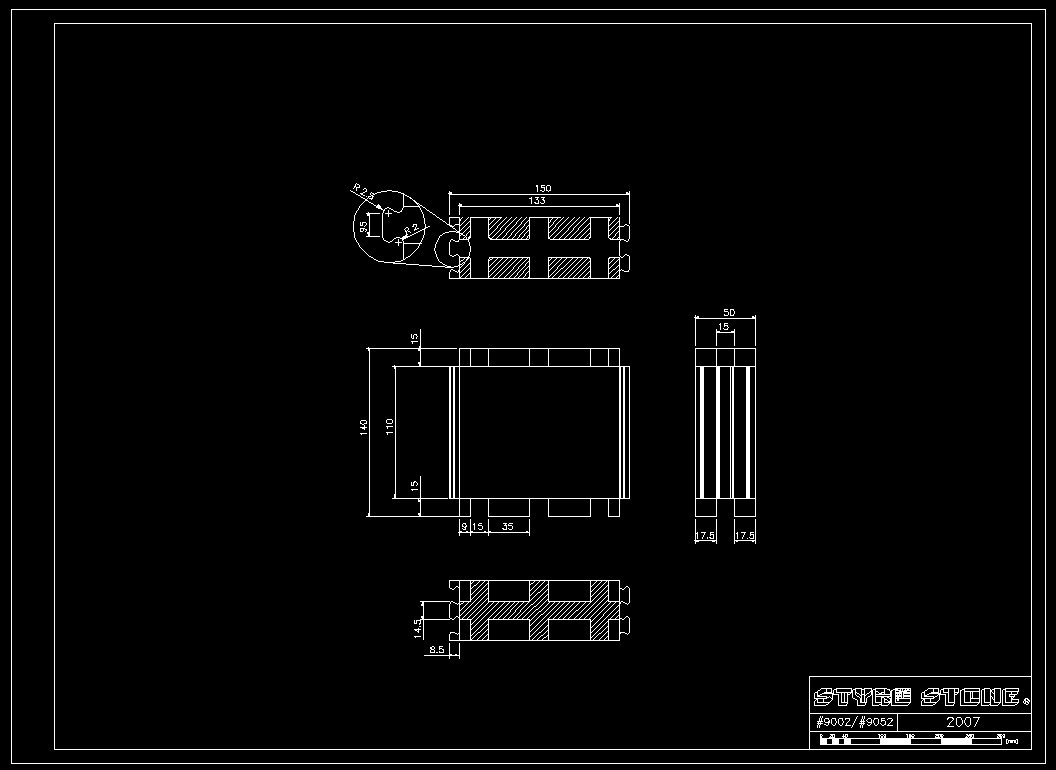

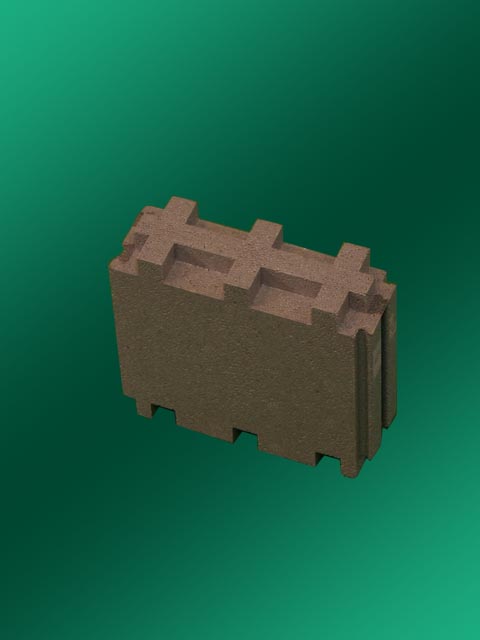

Styro Stone Nr.: 9052
Tapón para bloques con puentes rígidos. Neopor

Tapones de cierre donde acaban las paredes, como huecos de puertas y ventanas, paredes sin conexión con otras, o paredes unidas en T con otras paredes.

Aislamiento térmico: 0,25
|Archivo JPG| |Archivo PDF| |Archivo DWG|

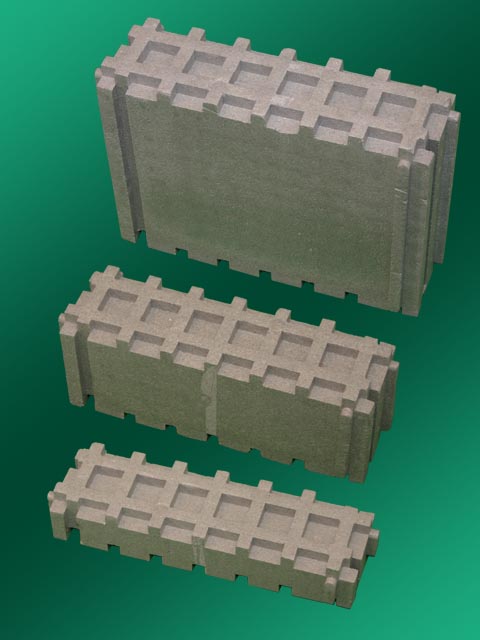

Styro Stone Nr.: 9060
SSS suplementos de altura de 25, 12.5 y 5 cm. Neopor.

Aislamiento térmico: 0,25
|Archivo JPG| |Archivo PDF| |Archivo DWG|


Styro Stone Nr.: 6012
Bovedilla sin solapa

Se coloca en la primera línea de bovedillas del forjado. Se sustenta con el muro y con la primera vigueta. A partir de la segunda línea se utiliza la bovedilla con solapa.

Aislamiento térmico: 0,29
|Archivo JPG| |Archivo PDF| |Archivo DWG|


Styro Stone Nr.: 6013
Bovedilla con solapa

Bovedilla para forjado con solapa que cubre la parte inferior de las viguetas, para proporcionar un mayor aislamiento térmico al forjado.

Aislamiento térmico: 0,29
|Archivo JPG| |Archivo PDF| |Archivo DWG|


Styro Stone Nr.: 6501
Aislamiento para tejados con sujección para tejas

Superficie: 1,07 m²; Altura: 0,2 m

Aislamiento térmico: 0,29
|Archivo JPG| |Archivo PDF| |Archivo DWG|


Styro Stone Nr.: 6502
Aislamiento para tejados sin sujección para tejas

Superficie: 1,07 m²; Altura: 0,2 m

Aislamiento térmico: 0,29
|Archivo JPG| |Archivo PDF| |Archivo DWG|

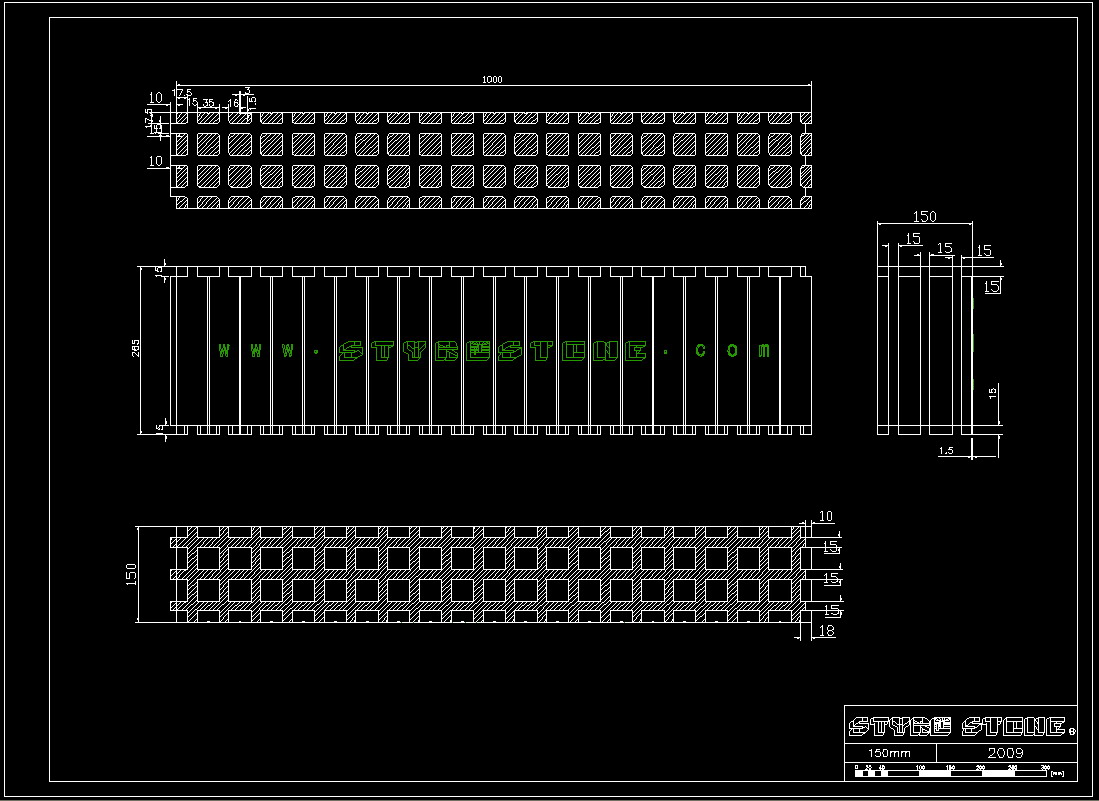

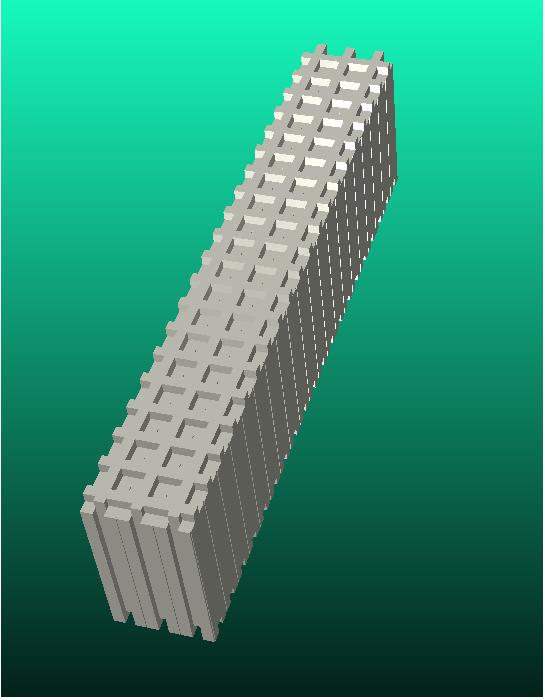

Styro Stone Nr.: 9080
VIB-Stone 15 cm
|Archivo JPG| |Archivo PDF| |Archivo DWG|

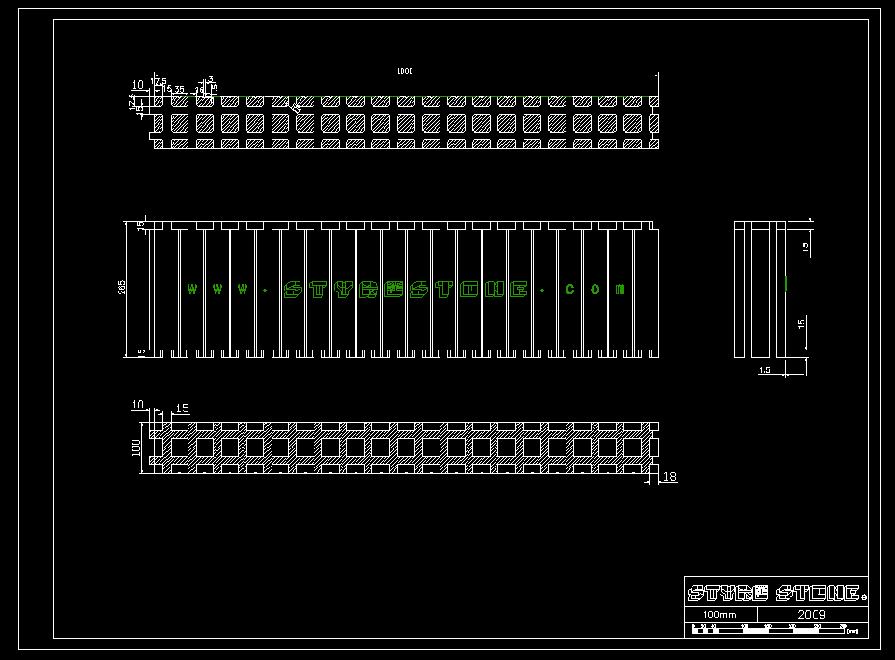

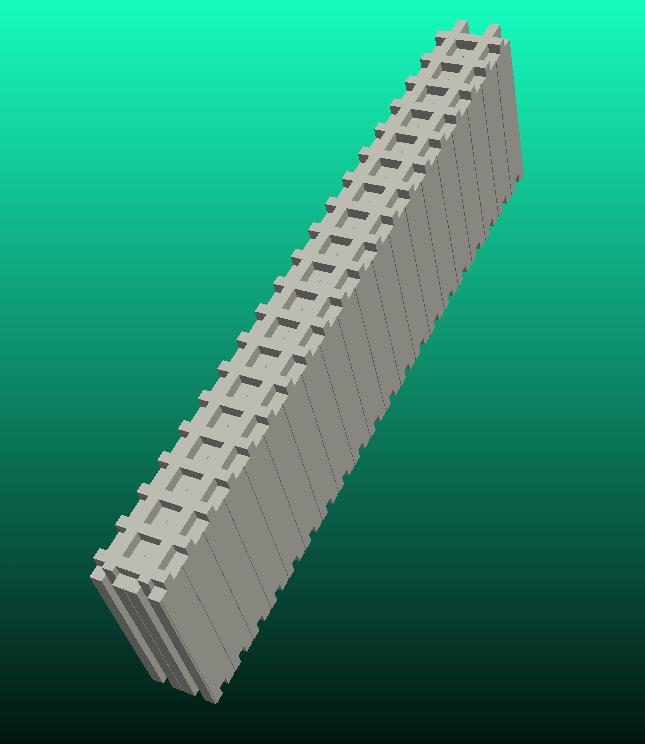

Styro Stone Nr.: 9081
VIB-Stone 10 cm
|Archivo JPG| |Archivo PDF| |Archivo DWG|

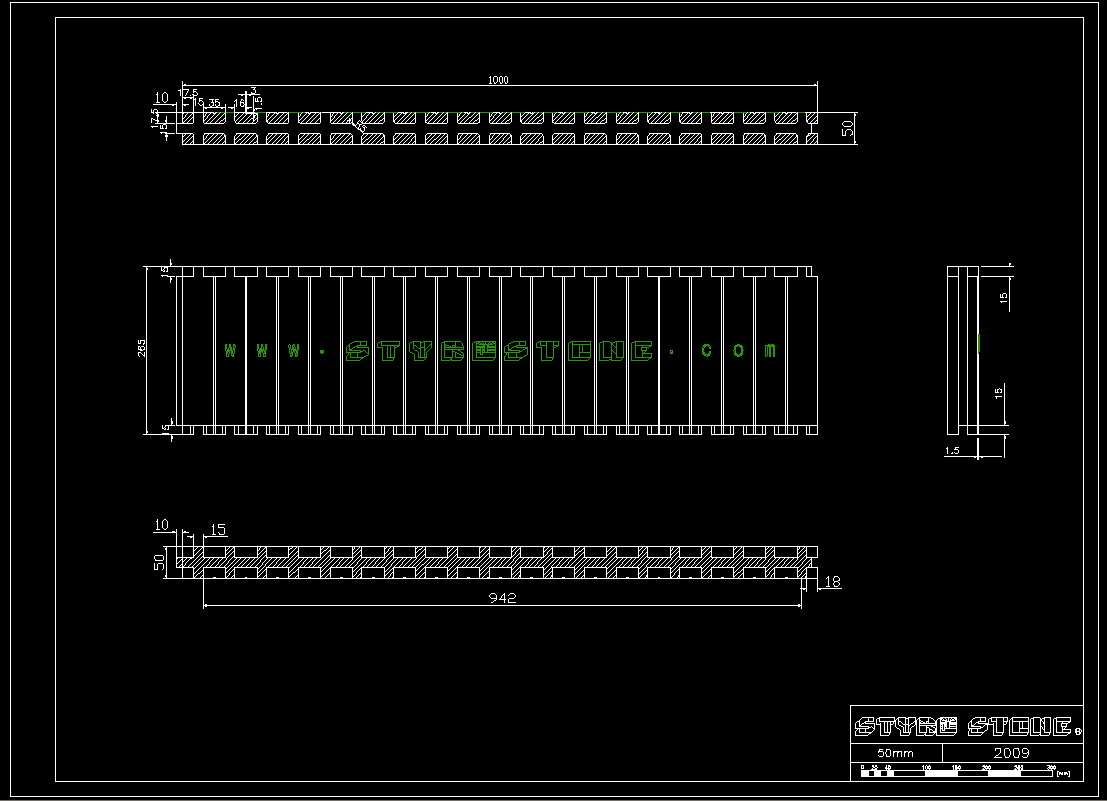

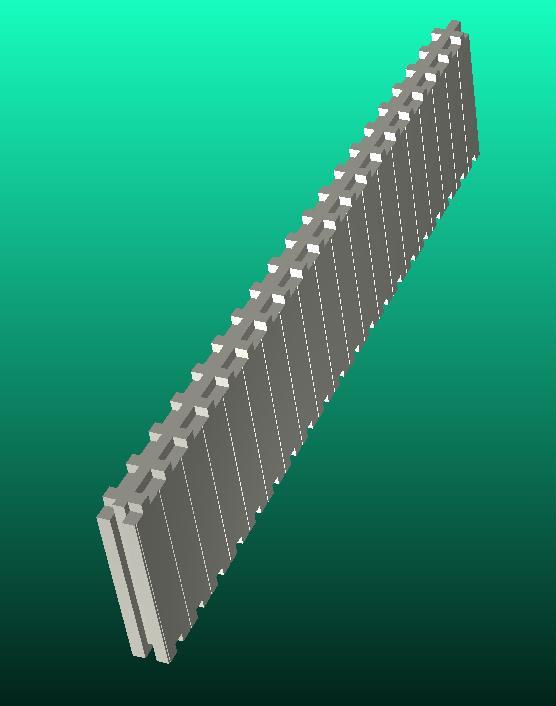

Styro Stone Nr.: 9082
VIB-Stone 5 cm
|Archivo JPG| |Archivo PDF| |Archivo DWG|
